Тепловизор. Тепловизионное обследование.

Тепловизионная съемка - один из инновационных и наиболее эффективных методов проведения обследования зданий, конструкций и инженерных сетей, основанный на анализе объектов в инфракрасной области спектра, изучении динамики тепловых процессов и расчете тепловых потоков.

Когда и почему необходима тепловизионная съемка:

Проверка уровня теплозащиты здания

В настоящее время большинство зданий и сооружений в России имеют ограждающие конструкции, не соответствующие действующим нормативам по сопротивлению теплопередаче. Нарушения в выборе материала для теплоизоляции, дефекты, возникающие из-за нарушений при монтаже ограждающих конструкций приводят к перерасходу тепла и ухудшают микроклимат в здании.

Тепловизионная съемка - один из наиболее эффективных на сегодняшний день методов оценки качества теплозащиты здания.

При комплексной оценке уровня теплозащиты здания оцениваются основные теплотехнические параметры ограждающих конструкций. Для подобной оценки традиционными способами понадобилась бы установка нескольких сотен или тысяч термодатчиков, что потребовало бы огромных трудовых и финансовых затрат. Тепловизионная съемка позволяет получить «тепловой портрет» ограждающих конструкций зданий и принять решение о качестве теплозащиты.

Поиск скрытых дефектов в конструкциях здания

Тепловизионная съемка позволяет быстро и точно выявить дефекты, связанные с теплопроводностью и воздухопроницаемостью:

• дефекты в монтаже стеклопакетов и связанные с ними утечки тепла

• термические мостики в стыках панелей

• участки утечки тепла в стенах

• мостики холода в швах перекрытий

• участки повышенной инфильтрации в стыках между панелями

• наличие недоуплотнений, трещин в несущих и ограждающих конструкциях

• участки протечек во внутренних конструкциях здания

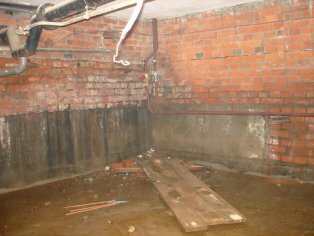

Подвальное помещение, в котором необходимо локализовать участки протечек.	Проведенное тепловизионное обследование позволило выявить места скрытых протечек (участки, окрашенные в темно-синий цвет, являются избыточно увлажненными, т.к. стена в этом месте примыкает к участку протечки талой воды в подвал здания)
Обследование оконных проемов	С помощью тепловизионной съемки были выявлены участки утечки тепла из-за нарушений, допущенных при монтаже оконных блоков.
Исследуемый участок с «теплыми полами»	С помощью тепловизионной съемки были выявлены нарушения при монтаже «теплых полов», а также участки неравномерного прогрева.

Диагностика систем отопления и водоснабжения в помещениях здания

На сегодняшний день тепловизионная съемка - это единственный эффективный способ быстро и точно определить состояние отопительной системы здания.

С помощью тепловизионного обследования выявляются нарушения не только в работе отдельных компонентов системы (отопительных приборов и теплопроводов), но и качество регулировки системы отопления в целом.

Обследование качества работы батареи отопления

Тепловизионное обследование позволило установить участки нарушений в работе отопительных приборов, а также участки утечки тепла под оконными проемами, связанные с нарушениями при монтаже стеклопакетов.

Определение аномального перегрева электроприборов

Электросети и электрооборудование, как на крупных энергетических объектах, так и в системе ЖКХ нуждаются в регулярной диагностике состояния, т.к. поломки и неисправности влекут за собой огромные финансовые потери.

Тепловизионная съемка электроприборов помогает вовремя выявить места скрытых дефектов, наличие перегревов в сети и элементах питания и предотвратить возможные поломки. Кроме того, тепловизионная съемка позволяет получить информацию о причинах возникновения аварий или пожаров.

Тепловизионная съемка распределительного щитка. Красным цветом отмечены участки перегрева.
